CCTV（中央控制工業管道內窺攝像）檢測系統是通過閉路電視錄像的形式，將攝像設備置入管道內，拍攝影像數據傳輸至計算機后，在終端電視屏幕上進行直觀影像顯示和影像記錄存儲的圖像通信檢測系統。檢測系統一般包括攝像系統、燈光系統、爬行器、線纜卷盤、控制器、計算機及相關軟件。河南中拓石油工程技術股份有限公司為適應管道非開挖修復工程施工的需要，獨立開發出管道CCTV內部成像系統，已獲得國家實用新型專利（專利號：ZL01221588.0）。CCTV檢測主要適用于管道內水位較低狀態下的檢測，能夠全面檢查排水管道結構性缺陷和功能性狀況，可對給水管道結垢狀況、清洗質量，對舊管道修復后管內襯層質量進行視頻成像檢測。目前，CCTV檢測技術已被北京市、上海市、天津市、浙江省、廣東省等省市普遍用于地下排水管道的檢測和評估。

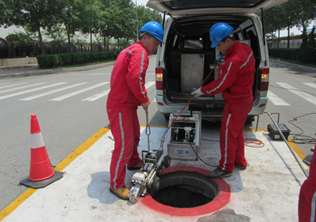

如圖：排水管道檢測
圖為：深圳排水管道檢測
圖為：排水管道修復后檢測
